產品詳情
|
|
|

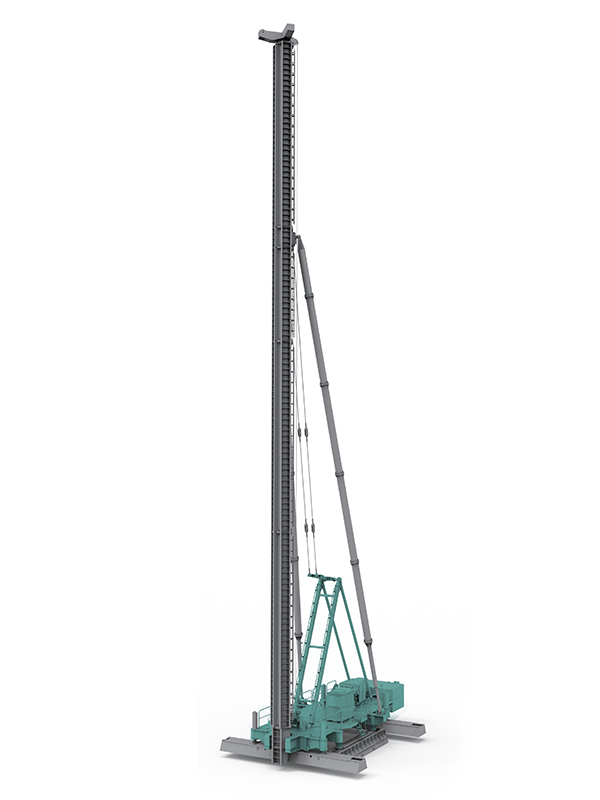

JZB270S |
|
|
樁架高度 |
m |
51 |
|
|
立體筒體直徑 |
mm |
Φ1020 |
|
|
立柱導軌中心距 |
mm |
2×600×φ102 |
|
|
立柱調整角度 |
° |
±1.5 |
|
|
斜撐油缸行程 |
mm |
2800 |
|
|
立柱微調油缸行程 |
mm |
400 |
|
|
最大拔樁力 |
kN |
800 |
|
|
液壓卷揚機吊掛上動力頭
|
最大單繩拉力 |
kN |
120 |
|
繩速 |
m/min |
0～26（0～32） |
|
|
鋼繩直徑 |
mm |
φ22 |
|
|
容繩量 |
m |
600 |
|
|
液壓卷揚機吊掛下動力頭
|
最大單繩拉力 |
kN |
100 |
|
繩速 |
m/min |
0～26（0～32） |
|
|
鋼繩直徑 |
mm |
Φ22 |
|
|
容繩量 |
m |
600 |
|
|
液壓卷揚機（起架） |
最大單繩拉力 | kN | 100Max |
|
繩速 |
m/min | 0~18 | |
|
鋼繩直徑 |
m |
Φ22 |
|
|
容繩量 |
m | 320 | |
|
副卷揚機
|
最大單繩拉力 |
kN |
40 |
|
繩速 |
m/min |
0～32 |
|
|
鋼繩直徑 |
mm |
Φ18 |
|
|
容繩量 |
m |
120 |
|
|
平臺回轉角度 |
|
° |
±10 |
|
樁架橫向移動
|
速度 |
m/min |
＜4 |
|
步長 |
mm |
3850 |
|
|
樁架縱向移動
|
速度 |
m/min |
＜2 |
|
步長 |
m |
800 |
|
|
樁架頂升 |
速度 |
m/min |
＜0.6 |
|
步長 |
m |
600～—600 |
|
|
履板軌距 |
工作時 |
mm |
9300 |
|
移位時 |
mm |
5500 |
|
|
輪距 |
工作時 |
mm |
5500 |
|
移位時 |
mm |
4900 |
|
|
橫向履板 |
長度 |
mm |
12000 |
|
寬度 |
mm |
前1600（后1300） |
|
|
縱向履板 |
長度 |
mm |
6600 |
|
寬度 |
mm |
2200 |
|
|
接地比壓（不帶工作裝置） |
MPa |
≤0.1 |
|
|
電機功率 |
KW |
45+30 |
|
|
液壓系統額定壓力 |
MPa |
25/18 |
|
|
樁架總質量 |
t |
185 |
|
